Trong hệ thống máy chấn, dao cối máy chấn đóng vai trò như “trái tim” của quá trình uốn kim loại – quyết định trực tiếp đến độ chính xác, góc chấn và độ bền của sản phẩm. Tuy nhiên, nhiều xưởng gia công hiện nay vẫn gặp tình trạng méo góc, nứt tôn hoặc lệch kích thước chỉ vì chọn sai loại dao cối. Không chỉ làm giảm chất lượng sản phẩm, việc sử dụng dao cối không phù hợp còn khiến máy chấn nhanh hao mòn, tăng chi phí vận hành và bảo trì. Vậy dao cối máy chấn là gì, gồm những loại nào, cấu tạo ra sao và làm thế nào để lựa chọn đúng cho từng ứng dụng? Bài viết dưới đây T.D giúp bạn hiểu rõ toàn bộ để chọn dao cối chuẩn, chấn tôn đẹp và bền hơn.

Dao cối máy chấn là gì?

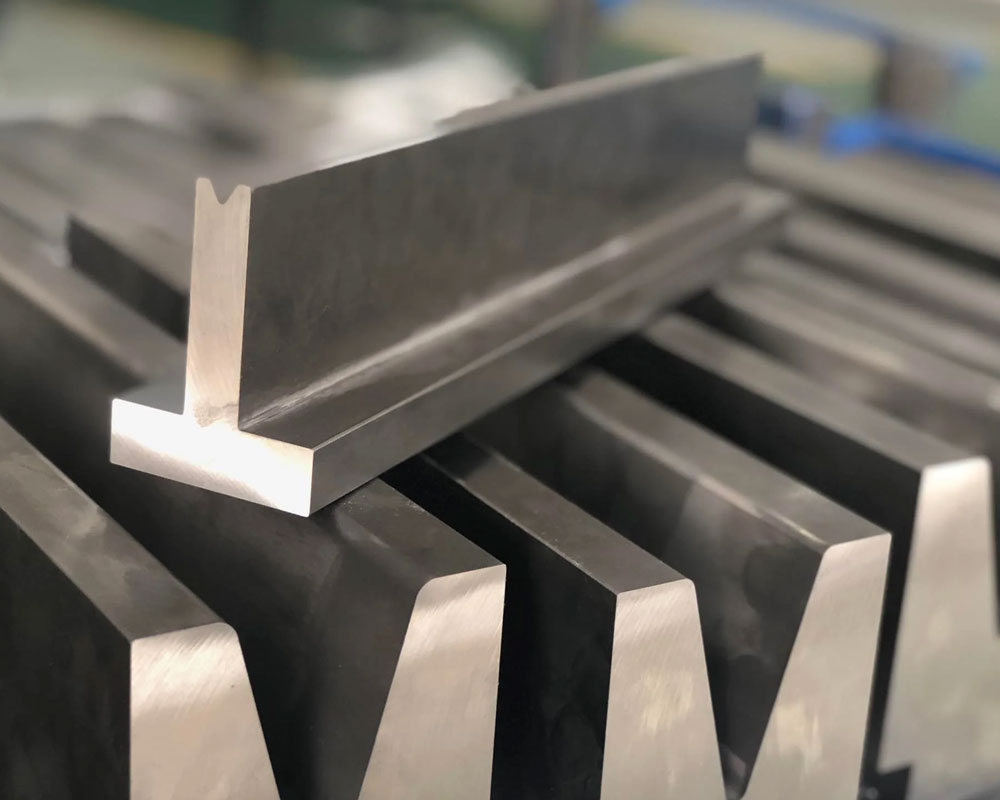

Dao cối máy chấn là bộ phận trực tiếp tạo hình kim loại trong quá trình chấn tôn. Bộ dao cối gồm dao chấn (phía trên) và cối chấn (phía dưới), hoạt động đồng bộ dưới tác động của lực ép từ máy chấn thủy lực hoặc CNC. Khi dao trên di chuyển xuống, tấm kim loại được ép vào rãnh của cối dưới, tạo nên góc uốn hoặc hình dạng mong muốn.

Chức năng chính của dao cối là uốn, gập hoặc tạo hình kim loại tấm theo các góc, biên dạng khác nhau, phục vụ sản xuất vỏ tủ điện, linh kiện cơ khí, khung máy, bảng điều khiển, ống gió, v.v.

Vai trò trong quá trình gia công

Dao cối máy chấn là yếu tố quyết định độ chính xác, góc uốn và chất lượng bề mặt sản phẩm sau chấn. Một bộ dao cối tốt giúp:

• Tạo đường chấn sắc nét, đúng kích thước thiết kế.

• Hạn chế nứt, biến dạng hoặc xước tấm kim loại.

• Giảm lực chấn cần thiết, nhờ đó tăng tuổi thọ cho máy và tiết kiệm năng lượng.

• Cho phép thực hiện nhiều kiểu chấn khác nhau chỉ bằng cách thay đổi bộ dao cối phù hợp.

Nói cách khác, dao cối máy chấn chính là yếu tố then chốt đảm bảo năng suất và độ chính xác trong gia công kim loại tấm – phần không thể thiếu của bất kỳ hệ thống máy chấn nào.

Phân loại dao cối máy chấn phổ biến

Hiện nay, dao cối máy chấn được sản xuất với nhiều kiểu dáng và tiêu chuẩn khác nhau để phù hợp với đa dạng ứng dụng gia công. Việc hiểu rõ các loại dao cối máy chấn giúp người vận hành chọn đúng thiết bị, đảm bảo độ chính xác và kéo dài tuổi thọ máy.

Phân loại theo hình dạng dao

• Dao chấn (dao trên) được thiết kế theo nhiều hình dạng khác nhau tùy vào yêu cầu góc uốn và loại chi tiết cần gia công:

• Dao chấn góc V: loại phổ biến nhất, dùng để chấn góc vuông, góc nhọn hoặc góc mở. Thường có các góc chuẩn như 30°, 45°, 60°, 85°, 90°.

• Dao chấn bo tròn (R Punch): dùng để uốn các chi tiết có bán kính cong lớn, tránh nứt tôn hoặc biến dạng.

• Dao chấn lệch (Goose Neck Punch): có thiết kế phần cổ cong giúp chấn các chi tiết hộp hoặc chi tiết có thành cao mà không va vào dao.

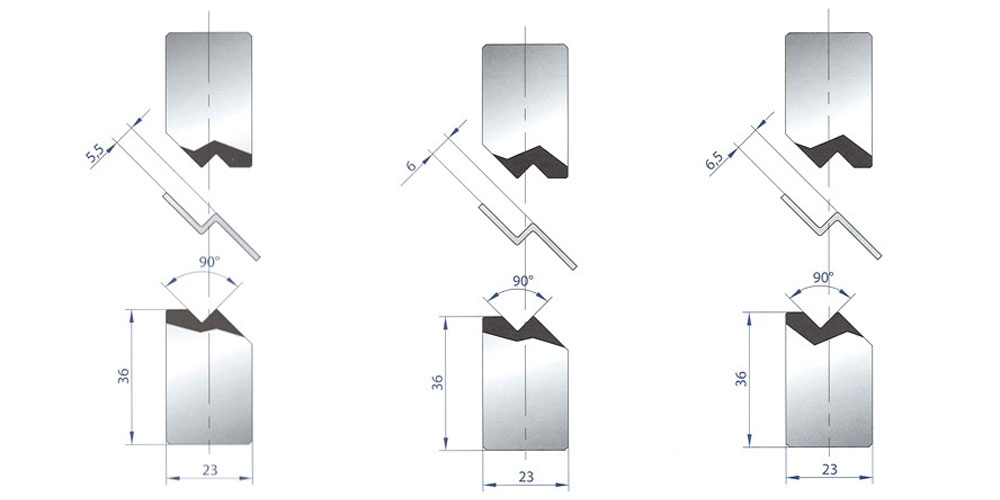

• Dao chấn chữ Z hoặc dao chấn đặc biệt: sử dụng trong các ứng dụng yêu cầu hình dạng phức tạp, thường đặt theo yêu cầu riêng của xưởng.

Phân loại theo loại cối

• Cối chấn (cối dưới) đóng vai trò đỡ và định hình tấm kim loại khi dao ép xuống. Các loại cối phổ biến gồm:

• Cối đơn rãnh (Single V-die): có một rãnh chấn duy nhất, phù hợp cho các công việc chấn góc cố định.

• Cối đa rãnh (Multi V-die): gồm nhiều rãnh V với kích thước khác nhau, có thể xoay mặt để sử dụng linh hoạt cho nhiều độ dày tôn.

• Cối chấn lệch (Offset die): dùng để chấn các chi tiết có hình dạng bậc hoặc lệch góc, kết hợp cùng dao chấn đặc biệt.

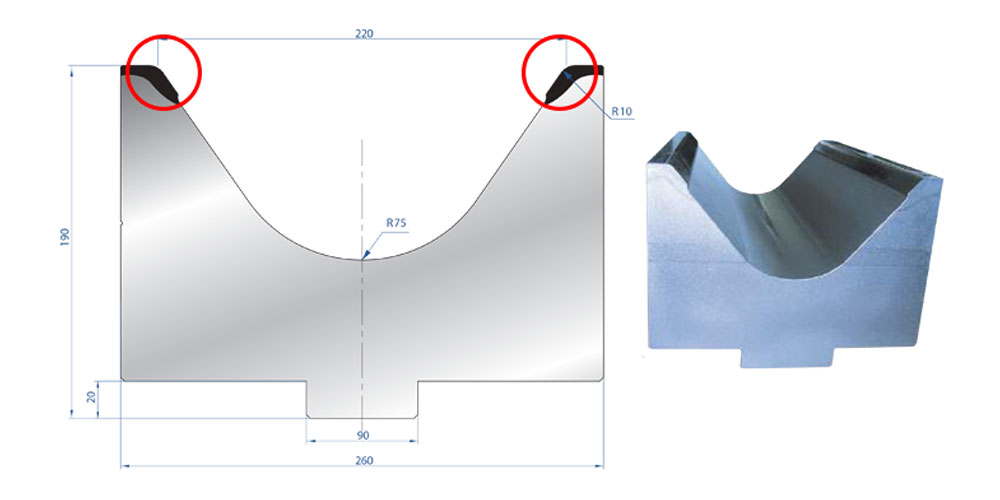

• Cối chấn dạng chữ U, R, Z: phục vụ các dạng sản phẩm đặc thù trong ngành điện, tủ cơ khí hoặc thiết bị công nghiệp.

Phân loại theo thương hiệu và tiêu chuẩn

Mỗi dòng máy chấn có thể sử dụng tiêu chuẩn dao cối riêng, vì vậy việc phân biệt theo thương hiệu và hệ tiêu chuẩn là rất quan trọng:

• Tiêu chuẩn AMADA (Nhật Bản): phổ biến nhất tại Việt Nam, dễ tìm phụ kiện thay thế, độ chính xác cao, thích hợp với máy CNC.

• Tiêu chuẩn PROMECAM (Pháp): tương thích với nhiều dòng máy châu Âu, dễ tháo lắp, độ bền ổn định.

• Tiêu chuẩn WILA/TRUMPF (Đức – Hà Lan): cho phép thay dao nhanh, khóa cơ khí chính xác, thường dùng cho máy chấn cao cấp.

• Thương hiệu nhỏ lẻ: dòng sản phẩm giá tốt, tương thích nhiều hệ máy phổ thông, phù hợp cho xưởng vừa và nhỏ.

Nhờ sự đa dạng này, người dùng có thể lựa chọn dao cối phù hợp với vật liệu, độ dày tôn, kiểu chấn và ngân sách đầu tư — đảm bảo hiệu quả gia công cao và chi phí tối ưu.

Cách chọn đúng dao cối cho máy chấn tôn

Độ chính xác cao: Dao cối phải được chế tạo với dung sai trong khoảng 0,01 mm. Điều này rất quan trọng để đạt được độ chính xác chi tiết cao mà không bị biến dạng hoặc bị kẹt trong quá trình vận hành.

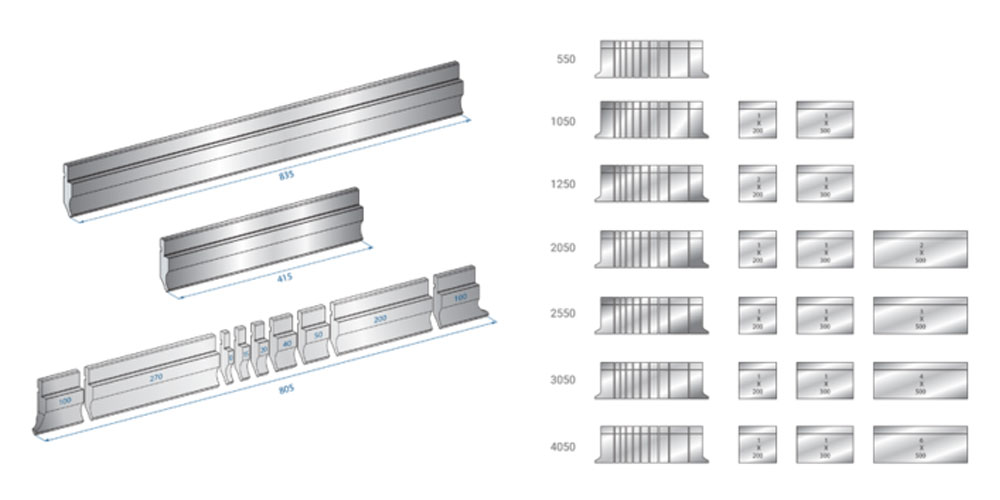

Dao cối cắt: Những loại dao cối này cho phép bạn đạt được độ dài khác nhau bằng cách kết hợp các công cụ phân đoạn được chọn trước có chiều rộng khác nhau. Các bộ phận nhỏ hơn sẽ an toàn hơn và cũng thuận tiện hơn khi làm việc.

Kẹp dao nhanh: Hệ thống kẹp dao phải có khả năng giữ ổn định số lượng dao được phân đoạn khác nhau tại chỗ cho đến khi hệ thống khóa siết chặt chúng.

Kích thước tiêu chuẩn: Dao có chiều cao tiêu chuẩn có thể giảm nhu cầu điều chỉnh máy khi chuyển đổi giữa các công việc.

– Kích thước 6,35 mm.

– Độ mở chữ V là 6 mm.
